محل منبع: | چین |
نام تجاری: | BAC COOLING TOWER |
شماره مدل: | سری XE-CCT |

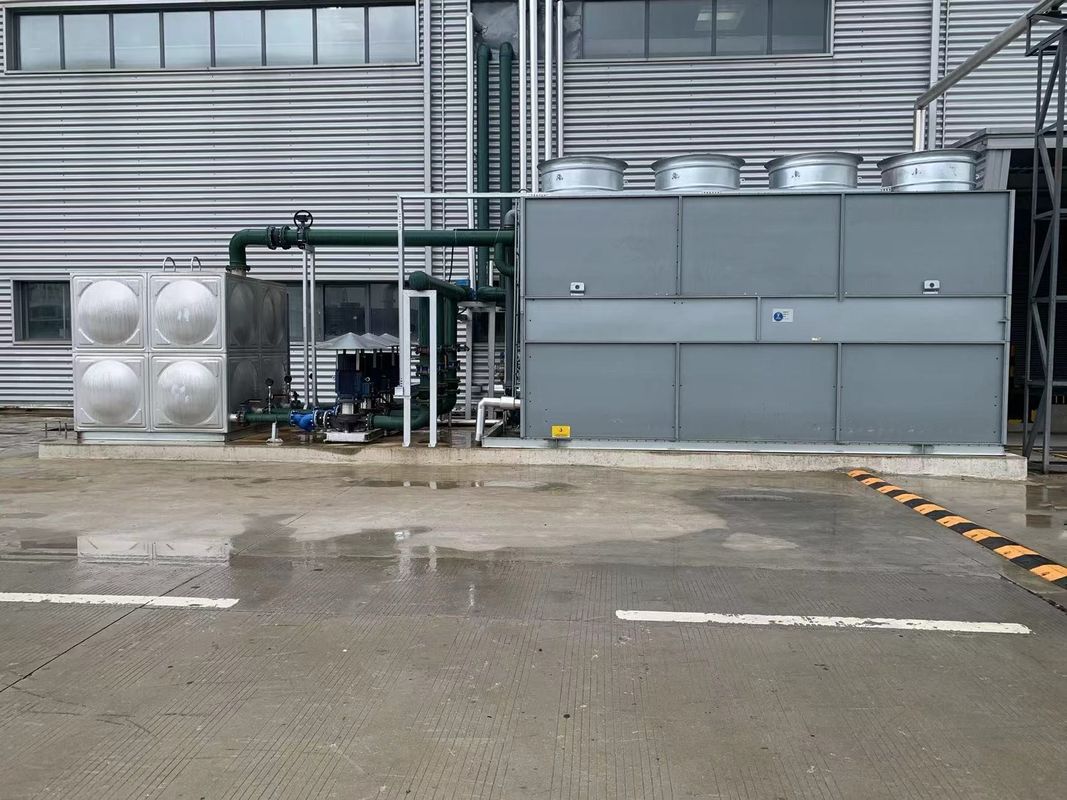

برج خنک کننده بسته ضد جریان
برج خنک کننده بسته ضد جریان، هسته فولاد ضد زنگ 304، کویل مارپیچی، مواد فلز آلومینیوم-زنک مغنیزیم، مقاوم به خوردگی و با دوام
ویژگی های ساختاری
سیستم گردش آب پرش موثر
نوزل ویژه ABS که به تازگی توسعه یافته است دارای مزایای حجم آب اسپری بزرگ، توزیع یکنواخت آب و عدم انسداد است.ارتفاع مناسب آب توزیع لوله پاش و تنظیم نوزل می تواند یک فیلم آب یکنواخت را در دیوار بیرونی کویل تشکیل دهد و از جریان دیوار جلوگیری کندسیستم گردش آب اسپری به طور خاص مجهز به دستگاه ضد پوسته برای کند کردن خوردگی و افزایش اثر تبادل گرما است.پمپ آب گردش خارجی برای کاهش مصرف انرژی و نگهداری استفاده می شود.
فن با کارایی بالا و سر و صدا کم
فن با تیغه گسترده، طول رشته بزرگ و برج خنک کننده آلومینیوم که جایزه اختراع ملی را به دست آورد، دارای کارایی بالا، ارتعاش کم،کم صدا و مصرف انرژی کم. فن و موتور به طور مستقیم متصل شده اند، بدون کاهش سرعت، آسان برای نگهداری، و موتور یک موتور بیرونی مقاوم به دمای بالا است.
برج محکم و مقاوم در برابر خوردگی
برای اطمینان از اینکه برج خنک کننده بسته می تواند در محیط های بسیار خشن عملکرد عادی را حفظ کند،بخش های ساختاری برج و صفحه پایین جمع آوری آب همگی از صفحات فولاد فولادی تاشو ساخته شده اند، پنل های برج و لوله های فن از فیبرگلاس ضد خوردگی ساخته شده اند
قطعات و تمام قطعات اتصال در برج خنک کننده بسته از فولاد ضد زنگ ساخته شده اند.
جمع آوری کننده آب کارآمد
جمع آوری کننده آب سه بعدی ساخته شده از مواد FRP دارای مقاومت هوا کم و بهره وری جمع آوری آب بالا است که بیش از 99.99٪ از حجم آب گردش است.برای تسهیل نگهداری داخلی برج خنک کننده، جمع آوری کننده آب طراحی شده است تا قابل جدا شدن باشد.
![]() |
فن سیستم تهویه با استفاده از فن های جریان محوری آلیاژ آلومینیوم که به طور خاص برای برج های خنک کننده طراحی شده اند، با طراحی ساختار تیغه ای به سمت جلو و کانال ورودی ساده،با مقاومت باد کم، حجم بزرگ هوا، سر و صدا کم و بهره وری بالا. ساختار بدون کمربند باعث کاهش تعداد قطعات انتقال می شود و از یک موتور ویژه برج خنک کننده کم سر و صدا استفاده می کند.که مزایای اندازه کوچک را دارد، وزن کم، عملکرد شروع خوب، عملکرد قابل اعتماد و دوام. |
![]() |
پرکننده جریان متقاطع عسل پی وی سی که به طور خاص طراحی شده است و ساختار ورودی هوایی کوتاه مدت اجازه می دهد تا هوا به سرعت گرما را از آب خارج کند.کانال جریان خاص پرکننده اجازه می دهد تا جریان آب به شکل یک منطقه بزرگ از فیلم آب جاری در سطح پرکننده، طولانی کردن زمان خنک شدن آب در پرکننده و بهبود اثر خنک کننده آب. این مزایای ضریب مقاومت باد کوچک، ضد پیری و تغییر شکل آسان نیست. |
![]() |
سیستم اسپرینکر پمپ آب مورد استفاده یک پمپ ویژه برای برج خنک کننده بسته است که دارای جریان بزرگ، سر پایین، کارایی بالا، سر و صدای کم و قدرت کم است.پمپ آب مورد استفاده یک پمپ خاص برای تهویه بخار است، و استاندارد پیاده سازی JIS-C4210. ولتاژ موتور پمپ آب 380V، سطح حفاظت IP55 و سطح عایق F است. |
![]() |
سیستم گردش خون پمپ آب گردش یک پمپ لوله ای ویژه برای برج خنک کننده بسته را اتخاذ می کند که دارای عملکرد پایدار و سر و صدا کم، سطح حفاظت از موتور IP55، سطح عایق بندی F است.مخزن آب گردش پذیر SUS304 صفحه فولاد ضد زنگ، که استامپ شده و شکل گرفته، با ظاهر زیبا و مقاومت فشار قوی. |
اصل کار
تهویه کننده تبخیر سازنده اصلی تجهیزات مبادله گرما در سیستم خنک کننده است. اصل کار آن این است:گاز خنک کننده با فشار بالا که توسط کمپرسور در سیستم خنک کننده تخلیه می شود از طریق لوله تهویه در تهویه تبخیر عبور می کند.، به طوری که یخچال گاز دار با دمای بالا با آب اسپری و هوای خارج از لوله تبادل گرما می کند.مایع خنک کننده گازی از بالا به لوله وارد می شود و به تدریج به مایع خنک کننده مایع از بالا به پایین فشرده می شود.. نیروی باد فوق العاده قوی از هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمای هواپیمایآب به طور قابل توجهی اثر تبادل گرما را با استفاده از باد بهبود می بخشدآب اسپری با افزایش درجه حرارت تا حدی به حالت گازی تغییر می کند و مقدار زیادی از گرما توسط باد توسط گرما پنهان تبخیر آب برداشته می شود. The water droplets in the hot air are intercepted by the high-efficiency dehydrator and scattered into the heat exchange layer of the PVC water spray sheet with the rest of the water that has absorbed heat. آن را با هوای جریان از طریق خنک می شود، دمای کاهش می یابد، و آن را به مخزن آب وارد می شود، و سپس ادامه به گردش از طریق پمپ گردش آب.آب تبخیر شده به هوا به طور خودکار توسط تنظیم کننده سطح آب بازسازی می شود.
لوله های مبادله گرما در اشکال مختلفی وجود دارد. به طور معمول استفاده می شود شامل لوله های گالوانیزه داغ فولاد کربن (همچنین به لوله های گرد و لوله های بیضی نیز تقسیم می شود) ، لوله های آلومینیومیو لوله های فولادی ضد زنگ (همچنین به لوله های 314/316 و لوله های موج دار تقسیم می شوند)؛ از جمله،لوله های گالوانیزه داغ فولاد کربن (همچنین به لوله های گرد و لوله های بیضی تقسیم می شوند) گرده افشان تبخیر زینک اولین محصولی است که مورد استفاده قرار می گیرد و بیشتر کاربران خانگی را تشکیل می دهد. این به طور عمده برای تهویه گاز با فشار بالا و خنک کننده استفاده می شود. محدوده فشار قابل استفاده 0-30MPa است؛ تهویه کننده تبخیر آلیاژ آلومینیوم یک نسل جدید صرفه جویی در انرژی است.این محصول برای فشرده سازی مواد خنک کننده دستگاه یخ مناسب است.، و محدوده فشار قابل استفاده 0-5MPa است؛ گره کش های تبخیر لوله فولاد ضد زنگ عمدتاً در فرایندهای خنک کننده گاز خوردگی و گرده کاری برخی از کارخانه های شیمیایی استفاده می شوند.
پوسته ی تهویه کننده تبخیر یخچال معمولا از ورق گالوانیزه ساخته شده است که با پلاستیک پاشیده شده است. این ورق دارای ویژگی های فولاد ضد زنگ است، ضد زنگ است،ظاهر خوبی دارد و پردازش آن آسان است..
اصل کار
آب اسپری از مخزن جمع آوری آب به لوله اسپری در بالای تهویه کننده تبخیر توسط یک پمپ آب منتقل می شود.و از طریق نوزل به سطح بیرونی لوله ی تهویه پاشیده می شود تا یک فیلم آب بسیار نازک ایجاد شود.بخشی از آب در فیلم آب گرما را جذب می کند و به بخار آب تبخیر می شود و بقیه به مخزن جمع آوری آب برای گردش توسط پمپ آب می افتد.
فن جریان محوری هوا را مجبور می کند که از بالا جذب شود و قسمت پایین دیوار جانبی از طریق کویل جریان یابد.و پرکننده و هوا گرم و مرطوب اشباع شده به اتمسفر اطراف خارج می شوند.برخی از قطرات آب که در هوای گرم و مرطوب جذب می شوند توسط جمع کننده آب بازداشت می شوند که به طور موثر از دست دادن قطرات آب را کنترل می کند.بخار آب از دست رفته در جو توسط دریچه شناور برای تکمیل آب خنک کننده در سیستم کنترل می شود.
